    Teil-Protokolle modifizieren
    In diesem Thema

    Teil-Protokolle modifizieren

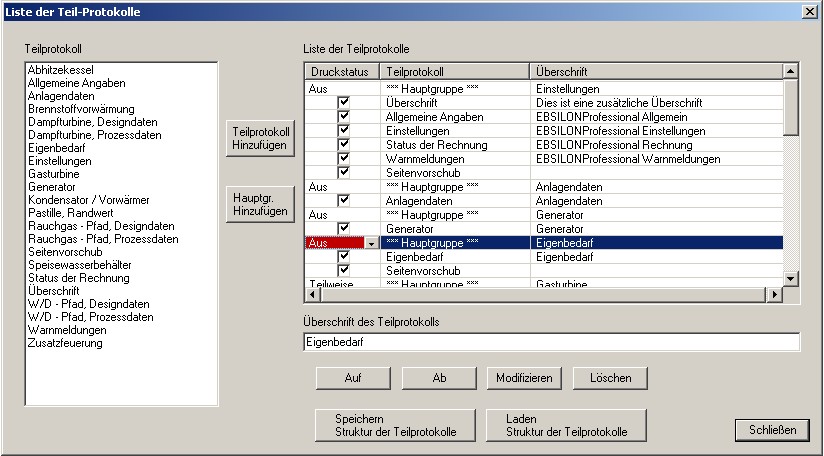

    Über diese Funktion können Sie die Liste der Teilprotokolle modifizieren.

    Jede Zeile der Liste enthält als Eintrag zuerst den Protokolltyp. Danach wird, falls vorhanden, die Überschrift des Teilprotokolls ausgegeben

    In der linken Liste sind alle möglichen Teilprotokolle aufgelistet.

    In der rechten Liste werden alle Teilprotokolle aufgeführt, die im Protokoll dieser Schaltung ausgegeben werden sollen. Die Reihenfolge in der Liste entspricht genau der Reihenfolge bei der Ausgabe in die Datei.

    Die Schaltflächen haben folgende  Bedeutung:

    Hinzufügen

    Das per Mausklick in der linken Liste selektierte Teilprotokoll wird in die Liste der Teilprotokolle hinzugefügt.

    Hauptgruppe.
    Hinzufügen

    Der Liste der Teilprotokolle wird eine neue Hauptgruppe hinzugefügt.

    Auf

    Das per Mausklick selektierte Teilprotokoll bzw. die gesamte Hauptgruppe wird in der Liste um eine Stelle nach vorne verschoben.

    Ab

    Das per Mausklick selektierte Teilprotokoll bzw. die gesamte Hauptgruppe wird in der Liste um eine Stelle nach hinten verschoben.

    Modifizieren

    Das selektierte Teilprotokoll kann in einer weiteren Dialogmaske bearbeitet werden.
    (siehe: Editiere Teil-Protokoll)

    Löschen

    Das per Mausklick selektierte Teilprotokoll bzw. die selektierte Hauptgruppe wird gelöscht.

    Speichern
    Struktur der Teilprotokolle

    Die aktuell erzeugte Struktur der Hauptgruppen sowie deren Teilprotokolle wird in einer separaten Datei gespeichert.

    Laden
    Struktur der Teilprotokolle

    Es wird eine vordefinierte Struktur aus Hauptgruppen und Teilprotokollen geladen.

    Schließen

    Die Dialogmaske wird beendet.
    Änderungen in der Dialogmaske werden immer übernommen.


     Hinzufügen eines Teilprotokollen

    Um ein neues Teilprotokoll der aktuellen Liste hinzuzufügen gibt es zwei Möglichkeiten:

    Wurde vor dem Hinzufügen des Teilprotokolls kein Eintrag in der rechten Liste selektiert, so wird das neue Teilprotokoll am Ende der Liste hinzugefügt.

    Wurde vor dem Hinzufügen des Teilprotokolls ein Eintrag in der rechten Liste selektiert, so wird das neue Teilprotokoll direkt nach dem selektierten Eintrag eingefügt.


    Hinzufügen von Hauptgruppen

    Eine neue Hauptgruppe wird in der Liste der Teilprotokolle durch das Anklicken der Taste Hauptgruppe Hinzufügen erzeugt.

    Wurde vor dem Hinzufügen der Hauptgruppe kein Eintrag in der rechten Liste selektiert, so wird die neue Hauptgruppe am Ende der Liste hinzugefügt.

    Wurde vor dem Hinzufügen der Hauptgruppe ein Eintrag in der rechten Liste selektiert, so wird die neue Hauptgruppe nach dem letzten Teilprotokoll der selektierten Hauptgruppe eingefügt.


    Verschieben der Teilprotokolle

    Die Reihenfolge der Teilprotokolle in der Liste entspricht der Reihenfolge bei der Ausgabe des gesamten Protokolls in die Datei.Falls Sie die Reihenfolge ändern wollen, so müssen Sie nur das zu verschiebende Teilprotokoll mit der linken Maustaste selektieren. Die selektierte Zeile wird farblich hinterlegt.

    Mit Hilfe der Schaltflächen Auf sowie Ab können Sie das selektierte Teilprotokoll verschieben:

    Auf

    Das Teilprotokoll bzw. die Hauptgruppe mit allen zugehörenden Teilprotokollen wird in der Liste nach oben verschoben.
    d.h.: Im Protokoll wird das Teilprotokoll nach vorne verschoben.

    Ab

    Das Teilprotokoll bzw. die Hauptgruppe mit allen zugehörenden Teilprotokollen wird in der Liste nach unten verschoben.
    d.h.: Im Protokoll wird das Teilprotokoll nach hinten verschoben.

    Ein Teilprotokoll kann über die Grenzen einer Hauptgruppe hinweg verschoben werden. Es kann allerdings kein Teilprotokoll vor die erste Hauptgruppe verschoben werden.


    Modifizieren

    Sie können ein Teilprotokoll über eine weitere Dialogmaske modifizieren. Hierzu müssen Sie:

    Die weiteren Eingaben sind im Kapitel Editiere Teil-Protokoll beschrieben.


    Überschrift des Teilprotokolls

    Nachdem Sie ein Teilprotokoll oder eine Hauptgruppe in der rechten Liste selektiert haben, können Sie in dem Feld "Überschrift" eine Überschrift eingeben bzw. eine bereits vorhandene Überschrift ändern.




    Löschen eines Teilprotokolls bzw. einer Hauptgruppe

    Nachdem Sie ein Teilprotokoll angeklickt haben, können Sie es über die Schaltfläche "Löschen" aus der Liste entfernen.

    Sie können auch eine Hauptgruppe löschen, wenn diese keine Teilprotokolle mehr enthält.


    Speichern der Protokoll - Struktur

    Sie können sich eine beliebige Protokoll - Struktur als Vorlage zur Verwendung in anderen Schaltungen als Datei speichern.

    Diese Datei enthält alle Hauptgruppen und Teilprotokolle sowie deren Überschriften, Druckstati und die Reihenfolge.

    Achtung:

    Es werden zusammen mit den Teilprotokollen keine Komponenten gespeichert!!


    Laden einer vordefinierten Protokoll - Struktur

    Sie können hiermit eine vordefinierte Protokoll - Struktur als Vorlage zur Protokollierung Ihrer Schaltung laden.

    Mit dem Laden werden Ihre aktuellen Einstellungen überschrieben.

    Achtung:

    Nach dem Laden einer vordefinierten Protokoll - Struktur müssen die für die Teilprotokolle notwendigen Komponenten neu zugeordnet werden, da die vordefinierte Struktur keine Komponenten enthält.
